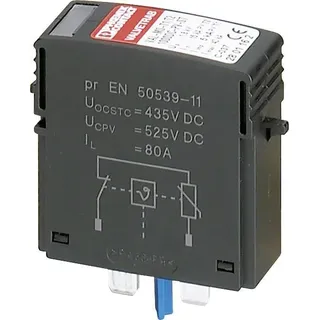

Phoenix Contact 2801162 VAL-MS-T1/T2 1000DC-PV-ST Überspannungsschutz-Stecker Überspannungsschutz

International, Post/DHL, Spedition, Andere, Versand nach CH, Versand nach A

Überspannungsschutz-Stecker 2801162 VAL-MS-T1/T2 1000DC-PV-ST Phoenix Contact Überspannungsschutz-Steckerr für die Kombination von Photovoltaik-Schutzgeräten aus der Produktfamilie VAL-MS-T1/T2 100DC-PV-ST von Phoenix Contact. Zu den Vorteilen gehören eine integrierte Drehverriegelung, einfacher Austausch dank steckbarem Blitzschutz, optimaler Schutz des Wechselrichters und viele weitere Merkmale, die den Phoenix Blitzschutz zur besten Wahl für den Schutz von Solaranlagen machen. Die integrierte optische Statusanzeige warnt den Anwender bei Anomalien im Betrieb des Systems. Die hohe Qualität wird durch eCl@ss-, UNSPSC- oder ETIM-Klassifikationen bestätigt. Abmessungen Höhe 52,4 mm Breite 17,5 mm Tiefe 55,3 mm Bildzeichnung Teilungseinheit 1 TE Umgebungsbedingungen Schutzart IP20 Umgebungstemperatur (Betrieb) -40 °C ... 80 °C Umgebungstemperatur (Lagerung/Transport) -40 °C ... 80 °C Höhenlage ≤ 2000 m (amsl (über normal Null)) Zulässige Luftfeuchtigkeit (Betrieb) 5 % ... 95 % Schock (Betrieb) 60g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z) Vibration (Betrieb) 7,5g (5-500 Hz / 2,5 h / XYZ) Allgemein IEC-Prüfklasse PV I / II PV T1 T2 EN Type T1 / T2 SPD Ausfallverhalten OCM (Abtrennfehlerverhalten) Konfiguration der Verbindung Konfiguration Y Einbauort Innenraum Einbauort der Abtrennvorrichtung Intern Montageart auf Basiselement Farbe tiefschwarz RAL 9005 Material Gehäuse PA 6.6-FR Verschmutzungsgrad 2 Brennbarkeitsklasse nach UL 94 V-0 Bauform Stecker Meldung Überspannungsschutz defekt optisch Schutzschaltung Gleichspannungsseite (DC) Höchste Dauerspannung U CPV 525 V DC Kurzschlussfestigkeit I SCPV 2000 A Standby-Leistungsaufnahme P C ≤ 25 mVA Nennableitstoßstrom (8/20) μs 15 kA Maximaler Ableitstoßstrom I max (8/20) μs 40 kA Blitzprüfstrom (10/350) μs, Ladung 2,5 As Blitzprüfstrom (10/350) μs, spezifische Energie 6,25 kJ/Ω Blitzprüfstrom (10/350) μs, Stromscheitelwert Iimp 5 kA Schutzpegel U p ≤ 1,8 kV Restspannung U res ≤ 1,8 kV (bei I n ) ≤ 1,5 kV (bei 5 kA) ≤ 1,7 kV (bei 10 kA) ≤ 1,9 kV (bei 20 kA) ≤ 2,2 kV (bei 30 kA) ≤ 2,4 kV (bei 40 kA) Ansprechzeit t A ≤ 25 ns Isolationswiderstand Riso > 5 GΩ (bei 500 V DC) Anschlussdaten Anschlussart steckbar UL Spezifikationen SPD Typ 1CA Maximale Dauerspannung MCOV 1170 V DC Nennspannung 1170 V DC Schutzpfade (L+) - (L-) (L+) - G (L-) - G Energieverteilungssystem DC PV Nennspannungsschutz VPR 3 kV Nennableitstoßstrom I n 10 kA Kurzschlussfestigkeit (SCCR) 50 kA Normen und Bestimmungen Normen/Bestimmungen EN 50539-11 2013 Dokumentation eCl@ss, ETIM, UNSPSC China RoHS Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre Allgemeine Information Artikel-No. 2801162 Hersteller Phoenix Contact EAN 4046356714310

International, Post/DHL, GLS, DPD, Spedition, Versand nach A

Phoenix Contact 2801162 Überspannungsschutzstecker Typ 1/2 VAL-MS-T1/T2 1000DC-PV-ST VALMST1T21000DCPVST

DPD

Ersatzstecker für PV-Ableiterkombinationen der Produktfamilie VAL-MS-T1/T2 1000DC-PV-...
